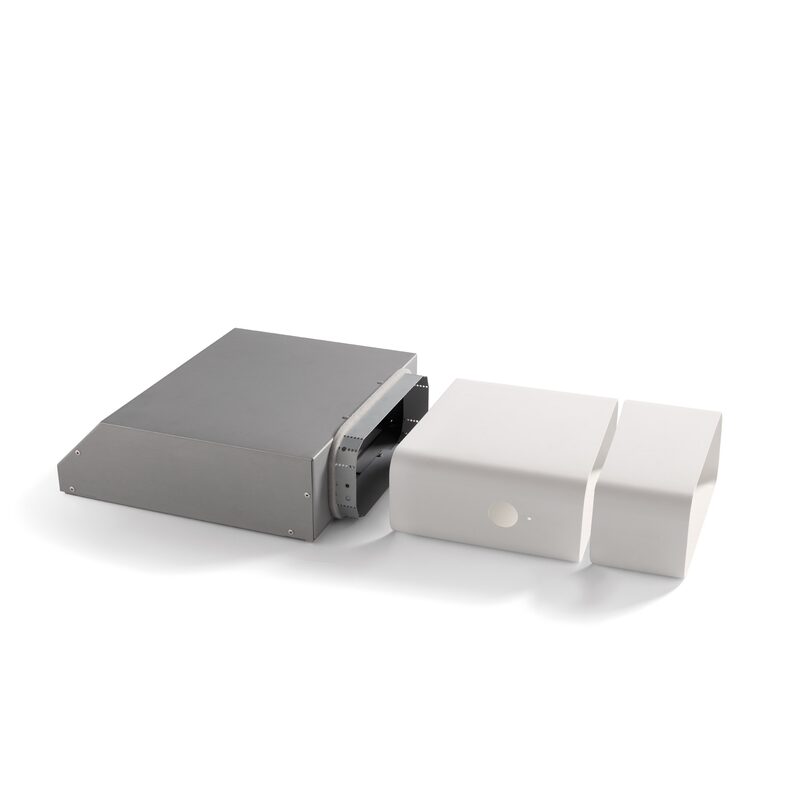

Adaptateur extra-plat Novy 6930050 pour hotte de plafond Pureline Pro faible hauteur d’encastrement

Novy 6930050 : adaptateur extra-plat pour hotte de plafond Pureline Pro

L'adaptateur extra-plat Novy 6930050 est un accessoire d'installation spécialement développé pour les hottes de plafond Novy Pureline Pro.

Il permet de raccorder la hotte à un conduit d'évacuation plat lorsque la hauteur disponible dans le faux plafond est limitée.

Conçu pour une hauteur minimale d'installation de 17,3 cm, cet adaptateur facilite la réalisation de projets de cuisines contemporaines nécessitant une intégration discrète de la hotte aspirante.

Sa particularité réside dans sa sortie d'air orientable vers la droite, la gauche, l'avant ou l'arrière, offrant davantage de liberté pour organiser le réseau d'évacuation.

Une solution pour les faux plafonds de faible hauteur

Installer une hotte de plafond nécessite de disposer d'un espace suffisant pour accueillir l'appareil et les éléments de raccordement.

Dans certaines cuisines, la hauteur du faux plafond ne permet pas de conserver la configuration d'installation habituelle.

Le Novy 6930050 répond à cette contrainte grâce à sa conception extra-plate, qui permet le raccordement à une gaine plate.

Novy annonce une hauteur minimale d'installation de 173 mm dans la configuration prévue par le fabricant.

Important : cette valeur correspond à la hauteur minimale d'installation annoncée par Novy. Elle ne doit pas être confondue avec la hauteur propre de l'adaptateur, qui est de 91 mm.

Sortie d'air orientable dans quatre directions

L'un des principaux avantages de l'adaptateur Novy 6930050 est la possibilité d'orienter la sortie d'air selon quatre directions :

• Vers la droite pour rejoindre un conduit latéral.
• Vers la gauche selon la configuration du faux plafond.
• Vers l'avant pour adapter le parcours du réseau.
• Vers l'arrière lorsque le conduit doit être dirigé vers le fond de l'installation.

Cette flexibilité permet de mieux adapter le raccordement aux contraintes techniques du chantier.

Elle facilite notamment la préparation d'un parcours d'évacuation compatible avec l'emplacement de la hotte et du moteur.

Raccordement à une gaine d'évacuation plate

Le Novy 6930050 est conçu pour le raccordement d'un conduit d'évacuation plat.

Ce type de gaine peut être particulièrement intéressant lorsque la hauteur disponible ne permet pas l'utilisation d'un conduit rond traditionnel.

L'adaptateur permet d'effectuer la transition entre la hotte Pureline Pro et le réseau plat prévu pour l'installation.

Pour garantir un raccordement adapté, il est indispensable de vérifier les dimensions du conduit, les accessoires de jonction nécessaires et les prescriptions Novy.

Le fabricant prévoit notamment l'utilisation d'un raccord de jonction adapté au conduit plat selon la configuration.

Une solution adaptée aux installations avec moteur déporté

La documentation d'installation Novy présente l'utilisation de cet adaptateur dans une configuration où le moteur de la hotte Pureline Pro est installé à distance.

Cette configuration permet de raccorder directement une gaine plate à la hotte lorsque la hauteur d'encastrement est réduite.

Pour une installation avec moteur intérieur déporté, Novy prévoit le kit de montage spécifique référence 800997.

Ce kit constitue un accessoire distinct dont la nécessité doit être vérifiée selon le montage retenu.

Attention : l'adaptateur 6930050 ne remplace pas le moteur de la hotte. Il s'agit d'un accessoire de raccordement au réseau d'évacuation.

Compatibilité avec les hottes Novy Pureline Pro

Le Novy 6930050 est destiné à la gamme de hottes de plafond Novy Pureline Pro.

Le catalogue constructeur référence notamment sa compatibilité avec les modèles :

• Novy Pureline Pro 6930 — 90 cm.
• Novy Pureline Pro 6931 — 90 cm.
• Novy Pureline Pro 6932 — 90 cm.
• Novy Pureline Pro 6940 — 120 cm.
• Novy Pureline Pro 6941 — 120 cm.
• Novy Pureline Pro 6942 — 120 cm.

Cette liste correspond aux références mentionnées dans la documentation constructeur. Pour d'autres modèles ou évolutions de gamme, la compatibilité doit être confirmée avant commande.

À ne pas confondre : Novy commercialise également d'autres adaptateurs extra-plats, notamment les références 6830053 et 830053, destinées à des configurations différentes.

Dimensions compactes et finition inox

L'adaptateur Novy 6930050 présente les dimensions suivantes :

• Largeur : 328 mm.
• Profondeur : 302 mm.
• Hauteur : 91 mm.
• Poids net : 1,6 kg.
• Coloris : inox.

Son format extra-plat facilite son intégration dans les configurations techniques compatibles avec les hottes Pureline Pro.

Avant le montage, il convient de vérifier l'encombrement global de l'installation et les dégagements nécessaires.

Conseils pour préparer votre installation

Avant de commander l'adaptateur Novy 6930050, vérifiez les éléments suivants :

• Le modèle exact de la hotte : assurez-vous qu'il appartient à la gamme Pureline Pro compatible.
• La hauteur disponible : Novy annonce une hauteur minimale d'installation de 17,3 cm.
• La position du moteur : vérifiez les conditions de déport et les accessoires nécessaires.
• La direction de sortie : choisissez l'orientation la plus adaptée au parcours du conduit.
• Le réseau d'évacuation : prévoyez une gaine plate compatible et les raccordements nécessaires.
• Les contraintes de ventilation : respectez les prescriptions d'installation du fabricant.

Une préparation précise du réseau permet de limiter les adaptations imprévues lors du montage de la hotte.

Pourquoi choisir l'adaptateur Novy 6930050 ?

• Accessoire d'origine Novy.
• Spécialement conçu pour les hottes Pureline Pro.
• Installation possible dès 17,3 cm de hauteur selon configuration.
• Conception extra-plate pour faux plafond peu profond.
• Raccordement à une gaine plate.
• Sortie d'air orientable à droite, à gauche, vers l'avant ou vers l'arrière.
• Adapté aux configurations avec moteur déporté.
• Dimensions de 328 x 302 x 91 mm.
• Coloris inox.

Pourquoi acheter vos accessoires Novy chez MEG Diffusion ?

L'installation d'une hotte de plafond dans un faux plafond de faible hauteur nécessite de prendre en compte les dimensions disponibles, le parcours d'évacuation et le positionnement du moteur.

Chez MEG Diffusion à Saint-Cloud, nous vous accompagnons dans le choix des accessoires adaptés à votre hotte aspirante.

Notre expertise en électroménager encastrable et en aménagement de cuisine permet de vous conseiller sur les contraintes techniques de votre projet.

Pour toute question concernant l'adaptateur Novy 6930050, contactez MEG Diffusion au 01 46 02 09 69.

Caractéristiques techniques Novy 6930050

• Marque : Novy
• Référence fabricant : 6930050
• Désignation : adaptateur extra-plat pour Novy Pureline Pro
• Catégorie : accessoire d'installation pour hotte de plafond
• Utilisation : raccordement à une gaine plate
• Hauteur minimale d'installation : 173 mm
• Orientation de la sortie : droite, gauche, avant ou arrière
• Largeur : 328 mm
• Profondeur : 302 mm
• Hauteur de l'adaptateur : 91 mm
• Dimensions L x P x H : 328 x 302 x 91 mm
• Poids net : 1,6 kg
• Coloris : inox
• Compatibilité : hottes de plafond Novy Pureline Pro compatibles
• Références documentées : 6930, 6931, 6932, 6940, 6941, 6942
• Kit de déport moteur intérieur : Novy 800997 selon configuration, à prévoir séparément
